１－４．グレーチング・U字溝用（圧接型）
細目・ノンスリップタイプ【WUS-X】

■グレーチングの代金決済と送料に関しまして

商品は、関西地区からの配送となります。
代金の決済には、前払い、クレジットカード、代金引換便がございます。
代金引換便は、お買い上げ金額が21,600円以上（税込）で、お願いします。

送料は、北海道・東北・九州・沖縄・離島・山間地や僻地等への場合は、都度のお見積もりとなります。
上記の地区以外への送料は、お買い上げ金額が、16,200円以下（税込）の場合1,620円（税込）となります。
お買い上げ金額が、16,200円以上（税込）の場合は、原則送料無料となります。

配送はメーカー指定の業者となります。配達時間のご指定はご容赦下さい。
配達日のご指定は、日曜・祝日以外でお願いいたします。

お問い合せ

お問い合せ等は　　　TEL:0766-72-0052　　担当：金森まで
Eメール：kana7@guitar.ocn.ne.jp　　へどうぞ！

●スチールグレーチング　U字溝用　圧接型　細目・ノンスリップ
単品でもご使用になれますが、病院、団地、駐車場、住宅地等にはサウンドルース（騒音防止用パッキン）
をご使用ください。

ノンスリップタイプ
全表面がスベリ防止の為に、波形状にギザギザに加工されています。

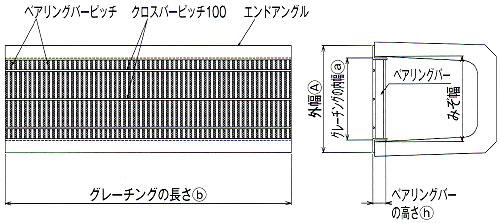

グレーチングの長さb=995mm

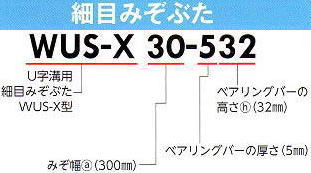

１－４．WUS-X　U字溝用　圧接型　細目　ノンスリップタイプ　（長さ：995mm）
品番	みぞ幅（mm）	荷重	型式	本体寸法（mm）			重量（kg/枚）	価格（税別）	特価
品番	みぞ幅（mm）	荷重	型式	内幅（a）	外幅（A）	エンドアングル	重量（kg/枚）	価格（税別）	（税別）	（税込）
sa401	100	T-14	WUS-X 10-519	90	144	L30×30×3	5.6	5,200	3,120	3,370
sa402	120		WUS-X 12-519	110	164		6.1	5,400	3,240	3,499
sa403	150		WUS-X 15-519	140	194		7.0	5,600	3,360	3,629
sa404	180	T-6	WUS-X 18-519	170	224		7.8	6,400	3,840	4,147
sa405	180	T-14	WUS-X 18-525	170	242	L40×40×4	11.4	10,000	6,000	6,480
sa406	200	T-2	WUS-X 20-519	190	244	L30×30×3	8.4	6,900	4,140	4,471
sa407	200	T-14	WUS-X 20-525	190	262	L40×40×4	12.1	10,600	6,360	6,869
sa408	240	T-2	WUS-X 24-519	230	284	L30×30×3	9.5	8,000	4,800	5,184
sa409		T-6	WUS-X 24-525		302	L40×40×4	13.6	12,200	7,320	7,906
sa410		T-14	WUS-X 24-532		302	L40×40×4	15.7	13,000	7,800	8,424
sa411	300	歩道用	WUS-X 30-519	290	344	L30×30×3	11.5	9,500	5,700	6,156
sa412		T-2	WUS-X 30-519a	290	362	L40×40×4	13.5	14,300	8,580	9,266
sa413		T-14	WUS-X 30-532	287	362	L40×40×4	18.9	15,300	9,180	9,914
sa414	360	歩道用	WUS-X 36-519	350	404	L30×30×3	13.2	11,800	7,080	7,646
sa415		T-2	WUS-X 36-525		422	L40×40×4	18.4	16,500	9,900	10,692
sa416		T-14	WUS-X 36-538		422	L40×40×4	24.6	20,100	12,060	13,025
sa417	400	歩道用	WUS-X 40-519	390	444	L30×30×3	14.5	12,900	7,740	8,359
sa418		T-2	WUS-X 40-525		462	L40×40×4	20.1	19,000	11,400	12,312
sa419		T-6	WUS-X 40-538				27.1	23,300	13,980	15,098
sa420		T-14	WUS-X 40-738				29.8	25,200	15,120	16,330
sa421	450	歩道用	WUS-X 45-519	440	494	L30×30×3	15.9	14,100	8,460	9,137
sa422		T-2	WUS-X 45-525		512	L40×40×4	22.0	20,700	12,420	13,414
sa423		T-6	WUS-X 45-538		512	L40×40×4	29.1	27,100	16,260	17,561
sa424		T-14	WUS-X 45-744	437	527	L50×50×5	39.5	31,300	18,780	20,282
sa425	500	歩道用	WUS-X 50-519	490	544	L30×30×3	17.6	18,200	10,920	11,794
sa426		T-2	WUS-X 50-525		562	L40×40×4	24.1	24,200	14,520	15,682
sa427		T-6	WUS-X 50-738		562	L40×40×4	36.4	34,000	20,400	22,032
sa428		T-14	WUS-X 50-750	487	577	L50×50×5	54.0	52,000	31,200	33,696
sa429	600	歩道用	WUS-X 60-519	590	644	L30×30×3	20.6	21,200	12,720	13,738
sa430		T-2	WUS-X 60-532	590	662	L40×40×4	33.8	28,800	17,280	18,662
sa431		T-6	WUS-X 60-744	587	677	L50×50×5	50.9	47,300	28,380	30,650
sa432		T-14	WUS-X 60-750	587	677	L50×50×5	63.7	61,700	37,020	39,982

１．サウンドルース（騒音防止用パッキン）の価格　L=990

◎騒音防止用パッキンは強力粘着シール付きになりました。

品番

エンドアングル
（mm）

適応主部材
高さ（h）

定価（2本）
（税込）

特価（2本）

（税込）

サウンドルースの種類は、主部材の高さ（h）で、お選び下さい。

sa151

KSLP-30

1,080

864

sa152

KSLP-40

19～32

1,296

1,038

sa153

KSLP-40N

1,296

1,038

sa154

KSLP-50N

44～75

1,512

1,210

特徴

１．弾力性に富み、車輌等の通過時に発生する騒音を吸収します。
２．冬季、夏季の気候による変形、変質がありません。
３．ガタツキをなくし、コンクリートU字溝の破損を防ぎます。

材質

黒色：軟質エンビ（サウンドルース）

用途

商店、工場、団地、病院、駐車場等の騒音防止に…

２．ステンレス連結金具（小・中）　●U字構・横断溝、全てにご使用可能です。

ワンタッチ、高耐震性、高防錆製です。盗難防止の為にも、是非お勧めします。

※ 通常グレーチングの境目に２ケ使用しますが、１ケまたは３ケでも構いません。

グレーチングとグレーチングの連結が、素早く片手でできます。特に細目タイプのグレーチングの連結に威力を発揮します。また、グレーチングのはね上がり防止、盗難防止にも役立ちます。

品番	品名	高さ（h）mm	特価（税込）
sd101	KJQ-S	19・25用	648
sd102	KJQ-M	32・38・44用	648

３．U字溝用ダストトレー　ステンレス製　SUS304

１．U字溝用のゴミ受けです。ステンレス製で錆びにくく、何時までも綺麗です。
２．U字溝用グレーチングの間に挟み込んで設置するため、倒れにくく設置も簡単です。

品番	溝巾	特価（税込）
sd111	150用	5,410
sd112	180用	6,470
sd113	200用	7,700
sd114	240用	8,720
sd115	300用	9,820

※適応荷重T-2は重量が2トンの車両（乗用車）の通過は可能、またT-6は重量が6トンの車両までは通過可能と言う意味です。
上記に不掲載の商品や特注製品は別途、お問い合せ下さい。
◎現場物・納入物等については、別途お見積もりいたしますので、ご連絡お待ち申し上げます。
