３－２．ステンレス製グレーチング　U字溝用
ノンスリップ・並目【KSU4-NS】

■グレーチングの代金決済と送料に関しまして

商品は、関西地区のメーカーからの配送となります。
代金の決済は、前払い・クレジットカード・代金引換便が、ご利用いただけます。
お買い上げ金額が22,000円（消費税込）以下の場合は、前払い・クレジットカード決済でお願いします。

送料は、お買い上げ金額が、22,000円（消費税込）以下の場合、原則1,890円（消費税込）、
お買い上げ金額が、22,000円（消費税込）以上の場合は原則無料となります。

北海道・東北・九州・沖縄・離島・山間地や僻地等の送料は都度のお見積もりとなります。

配送はメーカー指定の業者となります。配達時間のご指定はご容赦下さい。
配達日のご指定は、土・日・祝日以外でお願いいたします。
個人宅様の場合、お届けできない場合がございます。

お問い合せ

　お問い合せ等は TEL:0766-72-0052 　担当：金森まで
　Eメール：kana7@guitar.ocn.ne.jpへどうぞ！

●　U字溝用　ノンスリップ・並目（バーピッチ15mm）。バーピッチは30mm・ 22mm・15mm・13mm・10mmのご選択
が可能です。

ステンレス製グレーチングは、全商品が受注生産です。納期は約10～12日です。

▲メインバーに厚み4mmのFBを使用。ノンスリップタイプのU字溝用
みぞ蓋です。受枠工事不要で簡単に施工ができます。
▲バーピッチは30mm・22mm・15mm・13mm・10mmの並目仕様として
3種類のご選択が可能です。
▲メインバーの高さはH15mmからとなっています。
▲本体は最終処理工程で電解研磨を採用。光沢がございます。
▲騒音防止用パッキン、連結金具等、付属品がご用意できます。

以下はピッチ15mm（本体の長さL=1000mm）の商品となります。

品番	みぞ幅（mm）	型式		グレーチング本体寸法（mm）				適用荷重側溝	重量（kg/枚）	価格（税込）	特価
品番	みぞ幅（mm）	型式		内幅（W）	外幅（SW）	高さ（H）	エンドアングル	適用荷重側溝	重量（kg/枚）	価格（税込）	（税込）
sb601	90	KSU4-NS	15-9	80	134	15	L30	T-14	5.0	21,780	13,068
sb602	90	KSU4-NS	20-9	80	134	20			5.8	26.180	15,708
sb603	100	KSU4-NS	15-10	90	144	15			5.3	24,640	14,784
sb604	100	KSU4-NS	20-10	90	144	20			6.2	28,490	17,094
sb605	120	KSU4-NS	15-12	110	164	15			6.1	27,390	16,434
sb606	120	KSU4-NS	20-12	110	164	20			7.2	32,120	19,272
sb607	150	KSU4-NS	15-15	140	194	15			7.1	30,580	18,348
sb608			20-15			20			8.5	37,400	22,440
sb609			25-15			25			10.0	43,670	26,202
sb610	180	KSU4-NS	15-18	170	224	15		T-2	8.0	34,980	20,988
sb611			20-18			20		T-14	9.8	42,900	25,740
sb612			25-18			25		T-14	11.5	49,280	29,568
sb613	200	KSU4-NS	15-20	190	244	15		T-2	8.7	39,930	23,958
sb614			20-20			20		T-14	10.7	48,400	29,040
sb615			25-20			25			12.6	56,980	34,188
sb616			32-20		264	32	L40		16.4	69,300	41,580
sb617	240	KSU4-NS	15-24	230	284	15	L30	T-2	10.0	44,880	26,928
sb618			20-24			20		T-2	12.4	54,780	32,868
sb619			25-24			25		T-14	14.8	64,570	38,742
sb620			32-24		304	32	L40		19.2	81,180	48,708
sb621			38-24		304	38	L40		22.3	92,840	55,704
sb622	300	KSU4-NS	15-30	290	344	15	L30	歩道	12.0	53,350	32,010
sb623			20-30			20		T-2	15.1	67,320	40,392
sb624			25-30			25		T-2	18.0	79,200	47,520
sb625			32-30		364	32	L40	T-14	23.4	99,440	59,664
sb626			38-30		364	38	L40	T-14	27.1	116,380	69,828

※掲載されていない商品は、カタログをご請求下さい。

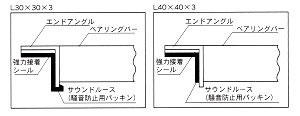

サウンドルース・JOINT QUIK　騒音防止用パッキン（L=990）

●特徴　　1.弾力性に富み、車両等の通過時に発生する騒音を吸収します。
　　　　　　2.合成ゴムに比較して非常に低価格で定摩耗性にすぐれています。
　　　　　　3.冬期、夏季の気候による変形、変質がありません。

　　　　　　4.ガタツキをなくし、コンクリートU字溝の破損を防ぎます。

●材質　　黒色：軟質エンビ（サウンドルース）

●用途　　商店、工場、団地、病院、駐車場等の騒音防止に

L型

平型

サウンドルース・騒音防止用パッキン（L=990）

品番	適応アングル		エンドアングル（mm）	特価（2本）（税込）
sd105	L型	L30	KSLP-30	1,200
sd106	L型	L40	KSLP-40	1,400
sd107	平型	L30・L40兼用	KSLP-30 KSLP-40	1,000

ステンレス連結金具（小・中）　●U字構・横断溝、全てにご使用可能です。

連結金具

品番	品名	高さ（h）mm	特価（税込）
sa155	KJQ-S	19・25用	800
sa156	KJQ-M	32・38・44用	900

ワンタッチ、高耐震性、高防錆製です。盗難防止の為にも、是非お勧めします。
※ 通常グレーチングの境目に２ケ使用しますが、１ケまたは３ケでも構いません。

※適応荷重T-2は重量が2トンの車両（乗用車）の通過は可能、またT-6は重量が6トンの車両までは通過可能と言う意味です。
上記に不掲載の商品や特注製品は別途、お問い合せ下さい。
◎現場物・納入物等については、別途お見積もりいたしますので、ご連絡お待ち申し上げます。
