３－３．ステンレス製グレーチング　U字溝用
ノンスリップ・細目【KSU4-NS】

■グレーチングの代金決済と送料に関しまして

商品は、関西地区のメーカーからの配送となります。
代金の決済は、前払い・クレジットカード・代金引換便が、ご利用いただけます。
お買い上げ金額が22,000円（消費税込）以下の場合は、前払い・クレジットカード決済でお願いします。

送料は、お買い上げ金額が、22,000円（消費税込）以下の場合、原則1,890円（消費税込）、
お買い上げ金額が、22,000円（消費税込）以上の場合は原則無料となります。

北海道・東北・九州・沖縄・離島・山間地や僻地等の送料は都度のお見積もりとなります。

配送はメーカー指定の業者となります。配達時間のご指定はご容赦下さい。
配達日のご指定は、土・日・祝日以外でお願いいたします。
個人宅様の場合、お届けできない場合がございます。

お問い合せ

　お問い合せ等は TEL:0766-72-0052 　担当：金森まで
　Eメール：kana7@guitar.ocn.ne.jpへどうぞ！

●　U字溝用　ノンスリップ・細目（バーピッチ12.5mm）。バーピッチは15mm・ 12.5mm・10mmのご選択が可能です。

ステンレス製グレーチングは、全商品が受注生産です。納期は約10～12日です。

▲メインバーに厚み4mmのFBを使用。ノンスリップタイプのU字溝用
みぞ蓋です。受枠工事不要で簡単に施工ができます。
▲バーピッチは15mm・12.5mm・10mmの細目仕様として3種類のご選択
が可能です。

▲メインバーの高さはH15mmからとなっています。
▲本体は最終処理工程で電解研磨を採用。光沢がございます。
▲騒音防止用パッキン、連結金具等、付属品がご用意できます。

以下はピッチ12.5（本体の長さL=994mm）の商品となります。

品番	みぞ幅（mm）	型式		グレーチング本体寸法（mm）				適用荷重側溝	重量（kg/枚）	価格（税込）	特価
品番	みぞ幅（mm）	型式		内幅（W）	外幅（SW）	高さ（H）	エンドアングル	適用荷重側溝	重量（kg/枚）	価格（税込）	（税込）
sb631	90	KSU4-NS	15-9	80	134	15	L30	T-14	6.8	25,850	15,510
sb632	90	KSU4-NS	20-9	80	134	20		T-14	8.0	30.800	18,480
sb633	100	KSU4-NS	15-10	90	144	15		T-14	7.2	28,600	17,160
sb634	100	KSU4-NS	20-10	90	144	20		T-14	8.4	33,330	19,998
sb635	120	KSU4-NS	15-12	110	164	15		T-14	8.0	31,900	19,140
sb636	120	KSU4-NS	20-12	110	164	20		T-14	9.5	37,840	22,704
sb637	150	KSU4-NS	15-15	140	194	15		T-14	9.2	37,070	22,242
sb638			20-15			20		T-14	11.2	44,000	26,400
sb639			25-15			25		T-14	13.1	51,920	31,152
sb640	180	KSU4-NS	15-18	170	224	15		T-6	10.0	42,240	25,344
sb641			20-18			20		T-14	12.6	51,370	30,822
sb642			25-18			25		T-14	14.8	59,840	35,904
sb643	200	KSU4-NS	15-20	190	244	15		T-2	10.9	47,300	28,380
sb644			20-20			20		T-14	13.5	57,200	34,320
sb645			25-20			25		T-14	16.0	67,980	40,788
sb646			32-20		264	32	L40	T-14	20.3	83,600	50,160
sb647	240	KSU4-NS	15-24	230	284	15	L30	T-2	12.8	52,580	31,548
sb648			20-24			20		T-6	16.0	65,010	39,006
sb649			25-24			25		T-14	19.2	77,880	46,728
sb650			32-24		304	32	L40	T-14	24.4	98,450	59,070
sb651			38-24		304	38	L40	T-14	28.1	112,200	67,320
sb652	300	KSU4-NS	15-30	290	344	15	L30	歩道	15.5	65,780	39,468
sb653			20-30			20		T-2	19.4	81,070	48,642
sb654			25-30			25		T-6	23.3	95,700	57,420
sb655			32-30		364	32	L40	T-14	29.5	11,7040	70,224
sb656			38-30		364	38	L40	T-14	34.3	135,300	81,180

※掲載されていない商品は、カタログをご請求下さい。

サウンドルース・JOINT QUIK　騒音防止用パッキン（L=990）

●特徴　　1.弾力性に富み、車両等の通過時に発生する騒音を吸収します。
　　　　　　2.合成ゴムに比較して非常に低価格で定摩耗性にすぐれています。
　　　　　　3.冬期、夏季の気候による変形、変質がありません。

　　　　　　4.ガタツキをなくし、コンクリートU字溝の破損を防ぎます。

●材質　　黒色：軟質エンビ（サウンドルース）

●用途　　商店、工場、団地、病院、駐車場等の騒音防止に

L型

平型

サウンドルース・騒音防止用パッキン（L=990）

品番	適応アングル		エンドアングル（mm）	特価（2本）（税込）
sd105	L型	L30	KSLP-30	880
sd106	L型	L40	KSLP-40	1,100
sd107	平型	L30・L40兼用	KSLP-30 KSLP-40	880

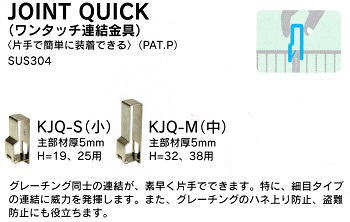

ステンレス連結金具（小・中）　●U字構・横断溝、全てにご使用可能です。

連結金具

品番	品名	高さ（h）mm	特価（税込）
sd101	KJQ-S	19・25用	690
sd102	KJQ-M	32・38・44用	690

ワンタッチ、高耐震性、高防錆製です。盗難防止の為にも、是非お勧めします。
※ 通常グレーチングの境目に２ケ使用しますが、１ケまたは３ケでも構いません。

※適応荷重T-2は重量が2トンの車両（乗用車）の通過は可能、またT-6は重量が6トンの車両までは通過可能と言う意味です。
上記に不掲載の商品や特注製品は別途、お問い合せ下さい。
◎現場物・納入物等については、別途お見積もりいたしますので、ご連絡お待ち申し上げます。
